Nút nhấn IDEC YW phi 22 (không đèn và có đèn 230-240V)

BẢNG MÃ HÀNG

THÔNG SỐ KỸ THUẬT

• Hãng: IDEC (Nhật Bản), dòng YW, nút nhấn phi 22 viền nhựa, khung màu đen
• Kiểu tác động: nhấn nhả (tự trả về, momentary)
• Tiếp điểm: 1NO (1 thường mở)

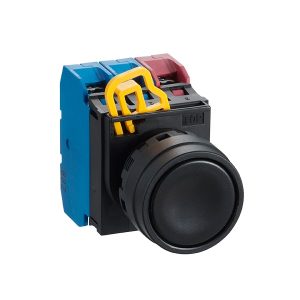

• Nút không đèn YW1B-M1E10G/R: đầu nút bằng (flush), màu xanh lá hoặc đỏ
• Nút có đèn YW1L-M2E10QM3G/R: đầu nút lồi (extended), đèn LED gắn sẵn, màu xanh lá hoặc đỏ
• Đèn LED (nút có đèn): điện áp định mức 230/240V AC/DC, dải làm việc 207–250V AC/DC, dòng tiêu thụ 3mA, tuổi thọ tham khảo khoảng 30.000 giờ
• Tiếp điểm định mức: điện áp cách điện 600V, dòng nhiệt 10A
• AC 50/60Hz tải trở (AC-12): 10A (24V, 120V), 6A (240V), 2A (380V); tải cảm (AC-15): 10A (24V), 6A (120V), 3A (240V), 1,9A (380V)
• DC tải trở (DC-12): 8A (24V), 2,2A (120V), 1,1A (240V); tải cảm (DC-13): 4A (24V), 1,1A (120V), 0,55A (240V)
• Cấp bảo vệ: IP65 mặt trước tủ, IP20 phía đầu cos (IEC 60529); đầu nối vít M3.5 có nắp che chống chạm ngón tay, siết 1,0 N·m
• Dây đấu: dây mềm tối đa 2,0 mm² (14AWG), dây đơn tối đa ø1,6 mm (16AWG), 1 hoặc 2 dây mỗi cực
• Lỗ khoét mặt tủ: ø22,3 mm; độ dày mặt tủ: 0,8–6 mm; khối tiếp điểm dày 10 mm, tháo lắp rời
• Nhiệt độ làm việc: –20 đến +55°C (không đóng băng); độ ẩm 45–85% RH (không ngưng tụ)
• Tuổi thọ cơ khí: tối thiểu 5.000.000 lần (1 khối tiếp điểm); tuổi thọ điện: tối thiểu 100.000 lần
• Chứng nhận: UL, c-UL, CCC, đạt tiêu chuẩn EN
• Xuất xứ: IDEC Nhật Bản
• Bảo hành: 12 tháng

ỨNG DỤNG

Nút nhấn chạy/dừng, khởi động, xác nhận trên tủ điện điều khiển, bảng điều khiển máy móc; loại có đèn đồng thời báo trạng thái hoạt động.
